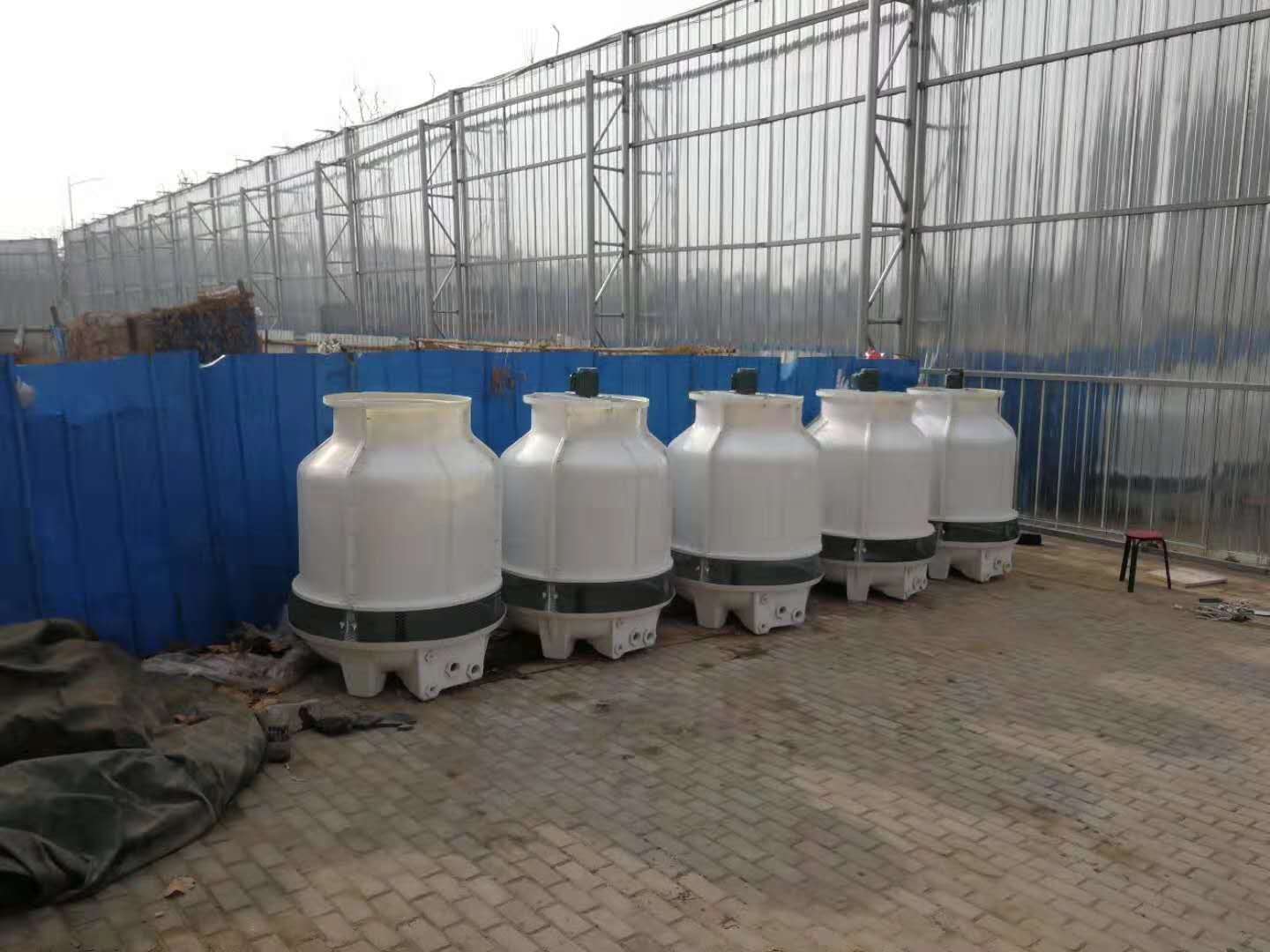

圆形冷却塔简介

　　圆形冷却塔（冷却塔，冷却水塔，凉水塔，）耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。圆形逆流式玻璃钢冷却塔 圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便

主要用途

　　（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。

　　（2）GBNL3 系列中高温工业型玻璃钢冷却塔 ——适用于水温降10-25度工业用水循环冷却系统。型号组成圆形逆流式

性能与选择

　　1、设计参数：

　　1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃

　　2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃冷幅高t2-τ=6℃

　　3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃

　　2、选用时须知每小时循环水量Q，进水温度t1，出水温度t2及设计湿球温度τ，确定型号

　　3、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶窗上。冬季间断运行过程中，可在水槽内加电热管。

　　4、循环水浑浊度不大于50毫克/升，短期内不大于100毫克/升，不宜含油污和机械性杂质，必要时采取灭藻及水质稳定措施。

　　5、适用水温不超过60℃，如超过可在订货时说明，本厂从选材上加以解决。如需阻燃型冷却塔，请在订货时说明，本厂可以满足要求。

　　6、布水管按名义流量开孔，如实际流量与名义流量相差±15%以上，用户订货时应予以说明。

　　7、进水管水压大约为2-5米水柱，设计时不要压力过高，否则会产生飘水现象。

　　8、电机、风机均配套供应，需本厂派员现场安装或技术指导，另加收费用。

　　9、当用户需要在冷却塔下塔体直接吸水时，需安装“自动给水管”、“急速给水管”“排污管”“溢流管”，订货时需特别提出。

结构特征

　　（1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。

　　（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。

　　（3）旋转布水器及布水管：装有轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。

　　（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。

　　（5）电机：由清华大学电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

　　（6）减速装置：采用行星齿轮减速机不易损坏，后期维护方便。

　　（7）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。

　　（8）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。

安装、调试、使用须知

　　1、本说明书中的基础图及安装尺寸供安装时参考。小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。中间有基础的，其负荷应为运转重的25%，其余的75%由外围长方形基础平均承担，如在屋顶安装应考虑负荷引起的附加压力。

　　2、冷却塔与进出水管的连接处应设支架，防止过多的重量压在塔壁上。

　　3、风机叶片在安装、使用前应作调整，保持角度一致。方法为在靠近叶间150毫米处，对每根叶片的前后两缘分别作一标志，再由支架下弦分别测每根叶片的前后两缘的距离，以计算出各叶片这点前后缘的高差，通过数次调整使高差达到一致即为合格。

　　4、电机接线后要密封接线盒，并注意电流测试值不超过电机载定电流。

　　5、启动冷却塔时一定要先开水泵后开风机，不允许在没有淋水的情况下使风机运转，风机可短时低速倒转消冰。

　　6、减速机在使用前应注油，可采用50号抗磨齿轮油或机油加以润滑，初次运转100-300小时应换新油，以后每运转3000-5000小时换油一次。油位应适中，油标应便于观察。

　　7、冷却塔运转时，应有专人管理，经常注意电流、水温的变化，对电机、减速机、布水器等处应定期检查。

【产品外观】表面光滑、色泽均匀、无裂纹。表面为浅绿色，如需其它颜色请说明。

【产品质量】我们的产品在发货前会经过仔细检查，所有发出的产品一般无质量问题。产品收到后，若您对产品的质量存在疑问，请在收到产品48小时内联系我们，我们会尽快为您解决。联系电话：13345088644

【产品包装】我们负责产品包装，以产品不损坏为准；如有特殊要求可说明，不回收。

【付款方式】款到发货。

【保修期限】自购买之日（以正式购货发票日期为准）起壹年；保修期外提供有偿维修服务。

【供货周期】有库存时，三日内发货。无库存时，七个工作日内发货。

【运输方式】物流配货汽车运输。此塔散件运输现场组装。我们本地有几大物流园，可以把货物发往全国各地。我们会尽力帮您选择能直达、中专次数少、运费便宜的物流，减少货物周转次数，缩短货物在途时间，降低运输成本。

【退换货政策】

　　（1）凡是产品质量问题，我们负责，您尽可放心。

　　（2）运输过程中造成的损害，交货之前的归我们负责。交货之后，您要是在路上摔了个跟头，把货物摔坏了，我们就不负责了。

　　（3）货物使用之后一律不退换。所以在使用之前要考虑好是否需要退换。

【需要准备】冷却塔到达现场前您需要做的准备：

　　1、380V三相电源线一套，长度由配电箱到冷却塔。

　　2、冷却塔基础（我们提供基础基本尺寸图）。

　　3、冷却塔进出水管道（我们提供进出水管道尺寸）。

　　4、冷却塔循环水泵一台（一般采用离心式管道泵，循环水量≤冷却塔冷却水量，压力见冷却塔参数表中“进水压力”）。

　　注：冷却塔为玻璃钢产品，玻璃钢大多数为可燃品，安装维修严禁烟火，如需动火应采取防火措施.
